এখন সবচেয়ে গুরুত্বপূর্ণ ধরনের টাচ স্ক্রিন: রেজিস্টিভ (ডাবল-লেয়ার) টাচ স্ক্রিন, সারফেস ক্যাপাসিটিভ টাইপ এবং ইনডাকটিভ ক্যাপাসিটিভ টাইপ, সারফেস অ্যাকোস্টিক ওয়েভ টাইপ, ইনফ্রারেড টাইপ, সেইসাথে বেন্ডিং ওয়েভ টাইপ, অ্যাক্টিভ ডিজিটাইজার টাইপ এবং অপটিক্যাল ইমেজিং টাইপ। যাইহোক, তারা দুই ধরনের বিভক্ত করা যেতে পারে। এক ধরনের আইটিও প্রয়োজন, যেমন আগের তিনটি টাচ স্ক্রীন, এবং অন্য ধরনের কাঠামোর জন্য আইটিও প্রয়োজন হয় না, যেমন শেষোক্ত ধরনের স্ক্রীন। বর্তমান বাজারে, ITO উপকরণ ব্যবহার করে প্রতিরোধী টাচ স্ক্রিন এবং ক্যাপাসিটিভ টাচ স্ক্রিন সবচেয়ে বেশি ব্যবহৃত হয়।
টাচ স্ক্রিন আমাদের চারপাশে সর্বত্র রয়েছে। ব্যক্তিগত পোর্টেবল ডিভাইসের ক্ষেত্রে যেমন PDAs, টাচ স্ক্রিনগুলি কেবল স্থান বাঁচায় না, বহন করা সহজ, তবে মানব-কম্পিউটার মিথস্ক্রিয়া আরও ভাল।
প্রতিরোধী স্পর্শ পর্দা
আইটিও হল টিন অক্সাইডের ইংরেজি সংক্ষিপ্ত রূপ, যা আসলে একটি স্বচ্ছ বৈদ্যুতিক পরিবাহী। এটি ইন্ডিয়াম এবং টিনের অনুপাত, জমা করার পদ্ধতি, অক্সিডেশন ডিগ্রি এবং স্ফটিক দানার আকার সামঞ্জস্য করে এই পদার্থের বৈশিষ্ট্যগুলিকে সামঞ্জস্য করতে পারে। পাতলা ITO উপাদান ভাল স্বচ্ছতা আছে, কিন্তু এর প্রতিবন্ধকতা উচ্চ; ঘন ITO উপাদান কম প্রতিবন্ধকতা আছে, কিন্তু এর স্বচ্ছতা আরও খারাপ হবে। PET পলিয়েস্টার ফিল্মে জমা করার সময়, প্রতিক্রিয়া তাপমাত্রা 150°C এর নিচে নেমে যাওয়া উচিত, যা ITO-এর অসম্পূর্ণ অক্সিডেশনের দিকে পরিচালিত করবে। পরবর্তী অ্যাপ্লিকেশনগুলিতে, আইটিও বায়ু বা বায়ু বাধার সংস্পর্শে আসবে। অটো-অক্সিডেশনের কারণে এলাকার প্রতিরোধ সময়ের সাথে পরিবর্তিত হয়। এটি প্রতিরোধী টাচ স্ক্রিনের ঘন ঘন ক্রমাঙ্কন প্রয়োজন করে তোলে।
চিত্র 1 প্রতিরোধী টাচ স্ক্রিনের একটি ক্রস-বিভাগীয় পার্শ্ব দৃশ্য দেখায়। তার আঙুল দ্বারা স্পর্শ করা পৃষ্ঠটি প্রকৃতপক্ষে অন্তর্নিহিত PET স্তর রক্ষা করার জন্য একটি শক্ত আবরণ। পিইটি স্তরটি একটি খুব পাতলা এবং নমনীয় পিইটি ফিল্ম। যখন এর পৃষ্ঠকে স্পর্শ করা হয়, তখন এটি নীচের দিকে বাঁকবে এবং নীচের ITO আবরণের দুটি স্তরকে একে অপরের সাথে যোগাযোগ করতে এবং এই সময়ে সার্কিটটিকে সংযুক্ত করতে দেয়। দুটি আইটিও স্তরের মধ্যে দুটি স্তরকে আলাদা করার জন্য এক ইঞ্চির এক হাজার ভাগ পুরু কিছু বিচ্ছিন্নতা ফুলক্রাম রয়েছে। নীচে একটি স্বচ্ছ শক্ত নীচের স্তর রয়েছে, যা উপরের কাঠামোটিকে সমর্থন করতে ব্যবহৃত হয়, সাধারণত কাচ বা প্লাস্টিকের তৈরি।
প্রতিরোধী টাচ স্ক্রিনের মাল্টি-লেয়ার স্ট্রাকচার একটি বড় আলোর ক্ষতি ঘটাবে। হ্যান্ডহেল্ড ডিভাইসগুলির জন্য, দুর্বল আলো সংক্রমণের সমস্যার জন্য ক্ষতিপূরণের জন্য সাধারণত ব্যাকলাইট উত্স বাড়ানো প্রয়োজন, তবে এটি ব্যাটারি খরচও বাড়িয়ে দেবে। প্রতিরোধী টাচ স্ক্রিনের সুবিধা হল এর স্ক্রিন এবং কন্ট্রোল সিস্টেম তুলনামূলকভাবে সস্তা এবং প্রতিক্রিয়া সংবেদনশীলতা আরও ভাল।
ক্যাপাসিটিভ টাচস্ক্রিন
ক্যাপাসিটিভ টাচ স্ক্রিনগুলিকেও আইটিও উপকরণগুলি ব্যবহার করতে হবে এবং এর শক্তি খরচ তুলনামূলকভাবে কম এবং দীর্ঘ জীবন, তবে উচ্চ ব্যয় সর্বদা এটিকে কম উদ্বিগ্ন করে তুলেছে। অ্যাপল দ্বারা প্রবর্তিত আইফোনের বন্ধুত্বপূর্ণ ম্যান-মেশিন ইন্টারফেস এবং মসৃণ অপারেটিং কর্মক্ষমতা বর্তমান বাজারে ক্যাপাসিটিভ টাচ স্ক্রীনকে জনপ্রিয় করে তুলেছে এবং বিভিন্ন ক্যাপাসিটিভ টাচ স্ক্রিন পণ্য একের পর এক হাজির হয়েছে। এবং প্রক্রিয়াটির অগ্রগতি এবং ব্যাপক উত্পাদনের সাথে সাথে এর ব্যয়ও হ্রাস পাচ্ছে এবং এটি ধীরে ধীরে প্রতিরোধী টাচ স্ক্রিন প্রতিস্থাপন করতে শুরু করেছে।
পৃষ্ঠ ক্যাপাসিটিভ টাচ স্ক্রীন শুধুমাত্র ITO এর একটি একক স্তর ব্যবহার করে। যখন একটি আঙুল পর্দার পৃষ্ঠকে স্পর্শ করে, তখন একটি নির্দিষ্ট পরিমাণ বৈদ্যুতিক চার্জ মানবদেহে স্থানান্তরিত হবে। এই চার্জ লস পুনরুদ্ধার করার জন্য, পর্দার চার কোণ থেকে চার্জ যোগ করা হয়। প্রতিটি দিকে যোগ করা চার্জের পরিমাণ স্পর্শ বিন্দুর দূরত্বের সমানুপাতিক। এটি থেকে, আমরা স্পর্শ বিন্দুর নির্দিষ্ট অবস্থান গণনা করতে পারি।
সারফেস ক্যাপ্যাসিট্যান্সের আইটিও আবরণে সাধারণত বৈদ্যুতিক ক্ষেত্রের উপর কোণা/প্রান্ত সবুজ প্রভাবের প্রভাব কমাতে পর্দার পরিধিতে রৈখিক ধাতব ইলেক্ট্রোডের প্রয়োজন হয়। কখনও কখনও শব্দ বন্ধ করার জন্য আইটিও আবরণের নীচে একটি আইটিও শিল্ডিং স্তর থাকতে পারে। সারফেস ক্যাপাসিটিভ টাচ স্ক্রিন ব্যবহার করার আগে অন্তত একবার ক্যালিব্রেট করা দরকার। সারফেস ক্যাপাসিটিভ টাচ স্ক্রীনের সাথে তুলনা করে, ইনডাকটিভ ক্যাপাসিটিভ টাচ স্ক্রীন একটি ঘন কভার লেয়ার ভেদ করতে পারে এবং সংশোধনের প্রয়োজন হয় না। আইটিও আবরণের দুটি স্তরে বিভিন্ন আইটিও মডিউলের ইন্ডাকটিভ ক্যাপাসিটিভ এচিংয়ের জন্য মডিউলগুলির মোট প্রতিবন্ধকতা, মডিউলগুলির মধ্যে সংযোগকারী তারের প্রতিবন্ধকতা এবং আইটিওর দুটি স্তরের সংযোগস্থলে উৎপন্ন পরজীবী ক্যাপাসিট্যান্সের মতো বিষয়গুলি বিবেচনা করতে হবে। মডিউল এবং আঙুলের স্পর্শ সনাক্ত করার জন্য, আইটিও মডিউলের ক্ষেত্রফলও আঙুলের ক্ষেত্রফলের চেয়ে ছোট হওয়া উচিত। যখন একটি পড-আকৃতির প্যাটার্ন ব্যবহার করা হয়, তখন তির্যক দৈর্ঘ্য সাধারণত প্রায় 4 থেকে 6 মিমি নিয়ন্ত্রিত হয়।

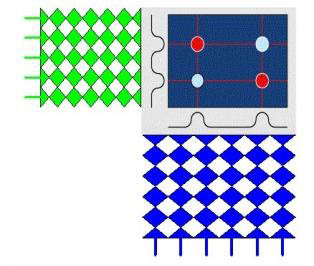

চিত্র 3-এ, সবুজ এবং নীল আইটিও মডিউলগুলি আইটিও আবরণের দুটি স্তরে অবস্থিত। এগুলিকে টিয়ার স্ট্রিপ হিসাবে বিবেচনা করা যেতে পারে যা X এবং Y দিকনির্দেশে ক্রমাগত পরিবর্তিত হয় এবং X এবং Y দিকনির্দেশে বিভিন্ন ITO মডিউল প্রয়োজন। স্পর্শ বিন্দুর অবস্থান এবং স্পর্শের গতিপথ পেতে আলাদাভাবে স্ক্যান করুন। আইটিও লেপের দুটি স্তরের মধ্যে একটি পিইটি বা কাচের বিচ্ছিন্নতা স্তর রয়েছে। পরেরটির আরও ভাল আলো প্রেরণ করা হয়, বেশি চাপ সহ্য করতে পারে এবং উচ্চ ফলন রয়েছে। এটি একটি বিশেষ প্রক্রিয়ার মাধ্যমে সরাসরি LCD পৃষ্ঠে ধাতুপট্টাবৃত করা যেতে পারে, তবে এটি আরও ভারী। এই বিচ্ছিন্নতা স্তরটি যত পাতলা হবে, এর আলোক সঞ্চালন ক্ষমতা তত ভাল, তবে ITO-এর দুটি স্তরের মধ্যে পরজীবী ধারণক্ষমতা তত বেশি।
ইন্ডাকটিভ ক্যাপাসিটিভ টাচ স্ক্রীন দ্বারা সনাক্ত করা স্পর্শ অবস্থান ক্রস পয়েন্টের সাথে মিলে যায় যেখানে সর্বাধিক ক্যাপাসিট্যান্স পরিবর্তন মান অনুভূত হয়। X-অক্ষ বা Y-অক্ষের জন্য, এটি অবস্থানের পরিমাণ পাওয়ার জন্য বিভিন্ন ITO মডিউলের সংকেত পরিমাণের ওজনযুক্ত গড়। সিস্টেম তারপর টাচ পয়েন্ট এবং ট্র্যাক টাচ স্ক্রিনের নীচে এলসিডিতে প্রদর্শিত হয়।
যখন দুটি আঙুলের স্পর্শ (দুটি লাল বিন্দু) থাকে, তখন প্রতিটি অক্ষে দুটি সর্বোচ্চ মান থাকবে। এই সময়ে, দুটি সম্ভাব্য সংমিশ্রণ রয়েছে এবং সিস্টেমটি সঠিকভাবে সনাক্ত করতে এবং বিচার করতে পারে না। একে আমরা সাধারণত মিরর ডটস (দুটি নীল বিন্দু) বলি।
এছাড়া টাচ স্ক্রিনের নিচে রয়েছে এলসিডি ডিসপ্লে। এর পৃষ্ঠটিও পরিবাহী। এটি কাছাকাছি আইটিও আবরণের আইটিও ছাঁচের সাথে পরজীবী ক্যাপাসিট্যান্স তৈরি করবে। আমাদের সাধারণত দুটি স্তরের মধ্যে একটি নির্দিষ্ট পরিমাণ রাখতে হবে। বায়ু স্তর পরজীবী ক্যাপাসিট্যান্স প্রভাব কমাতে.
ক্যাপাসিটিভ টাচ স্ক্রিন সুবিধা
টাচ স্ক্রিন পণ্যগুলির ডিজাইনে, কার্যক্ষমতা এবং ব্যয়ের ওজন করা প্রয়োজন। প্রতিরোধী টাচ স্ক্রিনের খরচ কম, প্রতিযোগিতা তীব্র, এবং কর্মক্ষমতা এবং অ্যাপ্লিকেশনে কিছু সীমাবদ্ধতা রয়েছে।
1. ক্যাপাসিটিভ টাচ স্ক্রীনটি শুধুমাত্র স্পর্শ করা প্রয়োজন, এবং একটি সংকেত তৈরি করার জন্য চাপের প্রয়োজন নেই।
⒉ ক্যাপাসিটিভ টাচ স্ক্রিনটি শুধুমাত্র একবার সংশোধন করা দরকার বা উৎপাদনের পরে একেবারেই নয়, যখন প্রতিরোধ প্রযুক্তির নিয়মিত সংশোধন প্রয়োজন।
3. ক্যাপাসিটিভ দ্রবণটির পরিষেবা জীবন দীর্ঘ হবে, কারণ ক্যাপাসিটিভ টাচ স্ক্রিনের উপাদানগুলির কোনও নড়াচড়ার প্রয়োজন নেই। প্রতিরোধী টাচ স্ক্রিনে, উপরের আইটিও ফিল্মটিকে নমনীয় হওয়ার জন্য যথেষ্ট পাতলা হতে হবে, যাতে নীচের আইটিও ফিল্মের সাথে সংযোগ স্থাপনের জন্য নীচের দিকে বাঁকানো যায়।
4. ক্যাপাসিটর প্রযুক্তি আলোর ক্ষতি এবং সিস্টেম শক্তি খরচ পরিপ্রেক্ষিতে প্রতিরোধী প্রযুক্তির থেকে উচ্চতর।
5. ক্যাপাসিটিভ প্রযুক্তি বা প্রতিরোধী প্রযুক্তির মধ্যে পছন্দ মূলত পর্দা স্পর্শ করে এমন বস্তু দ্বারা নির্ধারিত হয়। যদি এটি একটি আঙুল দ্বারা স্পর্শ করা হয়, একটি ক্যাপাসিটিভ টাচ স্ক্রিন একটি ভাল পছন্দ। আপনার যদি স্টাইলাসের প্রয়োজন হয়, তা প্লাস্টিক বা ধাতব হোক, একটি প্রতিরোধী টাচ স্ক্রিন কাজটি করতে পারে। ক্যাপাসিটিভ টাচ স্ক্রিনগুলিও একটি স্টাইলাস ব্যবহার করতে পারে, তবে সহযোগিতা করার জন্য একটি বিশেষ লেখনীর প্রয়োজন৷
6. সারফেস ক্যাপাসিটিভ টাইপটি বড়-আকারের টাচ স্ক্রীনের জন্য ব্যবহার করা যেতে পারে এবং এর খরচ কম, কিন্তু বর্তমানে অঙ্গভঙ্গি স্বীকৃতি সমর্থন করতে পারে না; ইন্ডাকটিভ ক্যাপাসিটিভ টাইপ প্রধানত ছোট এবং মাঝারি আকারের টাচ স্ক্রিনের জন্য ব্যবহৃত হয় এবং এটি অঙ্গভঙ্গি স্বীকৃতিও সমর্থন করতে পারে।
7. ক্যাপাসিটিভ প্রযুক্তি পরিধান-প্রতিরোধী, একটি দীর্ঘ জীবন আছে, এবং এটি ব্যবহার করার সময় ব্যবহারকারীর কম রক্ষণাবেক্ষণ খরচ হয়। অতএব, প্রস্তুতকারকের সামগ্রিক অপারেটিং খরচ আরও হ্রাস করা যেতে পারে। ক্যাপাসিটিভ টাচ স্ক্রিনের বিকাশের প্রবণতা
ক্যাপাসিটিভ টাচ স্ক্রিনগুলি এখন আইফোন এবং অন্যান্য হ্যান্ডহেল্ড ডিভাইসগুলিতে ব্যবহৃত হয়। একক-পয়েন্ট ট্র্যাজেক্টোরি পজিশনিং/একটি মাউসে ডাবল-ক্লিক অনুকরণ করা এর সবচেয়ে মৌলিক কাজ। মাল্টি-ফিঙ্গার জেসচার অপারেশনের স্বীকৃতি এবং প্রয়োগ বর্তমান বাজারে একটি হট স্পট হয়ে উঠেছে। পোর্টেবল অ্যাপ্লিকেশানগুলিতে, ব্যবহারকারী ডিভাইসটিকে এক হাতে ধরে রাখে এবং শুধুমাত্র অন্য হাতে এটি পরিচালনা করতে পারে। অতএব, মাল্টি-ফিঙ্গার গ্রাসিং/অনুবাদ, এক্সটেনশন/কম্প্রেশন, ঘূর্ণন চিনতে বিশেষভাবে গুরুত্বপূর্ণ; পৃষ্ঠা বাঁক এবং অন্যান্য অঙ্গভঙ্গি অপারেশন.
